型 号:HV-N型
规 格:2~5T
公司名称:日本NETSUREN三木
保质周期:12
价 格(≤ 1) ¥电议 /台
优惠价格(≥ 5):电议

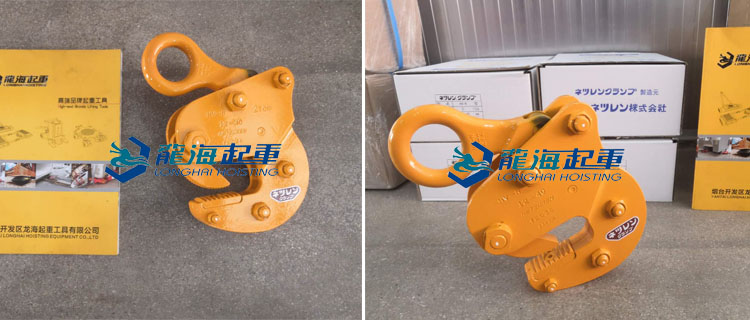

● 三木HV-N型横向钢板吊钳,适用于型钢水平吊作业,夹紧力随载荷增加而成比例增强;
● HV-N型横向钢板钳采用高强度合金钢制造,安全系数5倍以上,使用寿命长。
用途:主要用于H型钢、L型钢水平起吊的工作
三木HV-N型横向钢板吊钳尺寸图:
三木HV-N型横向钢板吊钳参数:
基本使用载荷 | 开口尺寸 | 型式 |
夹口深度小 尺寸 |
尺寸mm |
自重 kg |
|||||||||||
D1(下) | D2(上) | A | B | C | C1 | D | F | G | H | I | J | M | ||||
2TON | 0~30 | 30型 | 65 | 80 | 324 | 160 | 45 | 81 | 92 | 38 | 51 | 196 | 30 | 91 | 35 | 7.1 |
12~40 | 40型 | 334 | 48 | 206 | 7.3 | |||||||||||
25~50 | 50型 | 344 | 58 | 216 | 7.5 | |||||||||||
3TON | 25~50 | 50型 | 65 | 88 | 390 | 218 | 75 | 115 | 115 | 60 | 62 | 246 | 45 | 110 | 35 | 13 |
5TON | 40~70 | 70型 | 90 | 115 | 490 | 303 | 55 | 105 | 130 | 85 | 80 | 324 | 78 | 132 | 50 | 31 |
注:由于产品不断改良,厂家参数变动、改动不做另行通知,以实物为准,或咨询销售人员!
三木HV-N型横向钢板吊钳属于日本NETSUREN三木原装进口的产品,保质12个月(易损件除外)。凡客户从我公司订购此品牌产品,如收到货物时发现有假货、仿货,均以货值100倍金额赔偿。
