型 号:CVL型
规 格:3吨、5吨、8吨
公司名称:日本鹰牌EAGLE CLAMP
保质周期:
价 格(≤ 1) ¥电议 /台
优惠价格(≥ 5):电议

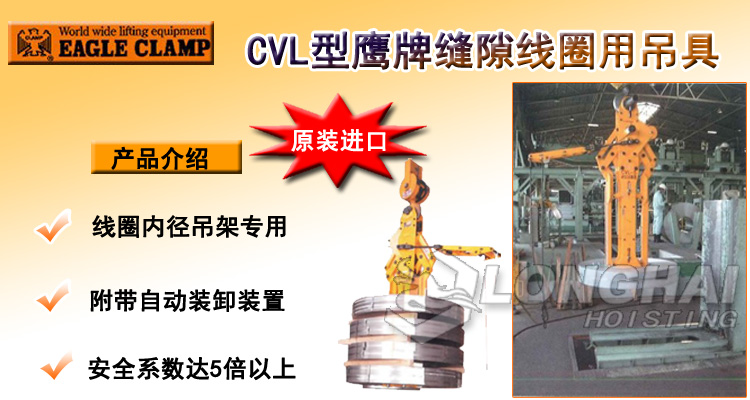

●鹰牌CVL型缝隙线圈用吊具采用二次加工的钢结构,可连续使用。
●CVL型缝隙线圈用吊具臂总是垂直的,可以将承受负荷的爪部收纳在臂保护内。
●鹰牌CVL型缝隙线圈用吊具配备两个吊臂,线圈放在两个臂的尺寸范围内可从内径垂直起吊,无负载时也可进行机械臂的开闭操作。
●臂的“开”和“闭”的停止位置是通过锁定销机械锁定(保持)的机构。
●CVL型鹰牌缝隙线圈用吊具附带自动装卸装置,操作方便。

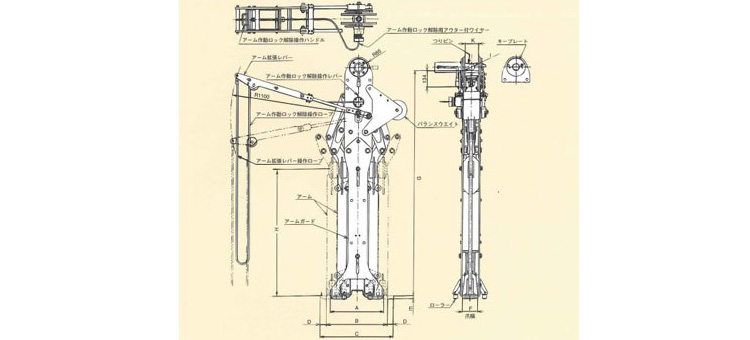

CVL型鹰牌缝隙线圈用吊具尺寸图:
CVL型鹰牌缝隙线圈用吊具参数:
使用载荷 | 3吨 | 5吨 | 8吨 |
通用线圈尺寸 | 外径ø1600(Max) | ||
内径ø508一定(专用) | |||
宽200~500mm | 宽200~1000mm | ||
下面空隙45mm以上 | |||
安全系数 | 5倍以上 | ||
自重 | 265kg | 290kg | 310kg |
操作方法 | 手动 |
型号 | 尺寸 | |||||||||
A | B | C | D | E | F | G | 线圈宽H | L | K | |
3吨 | 425 | 480 | 580 | 50 | 25 | 124 | 1405 | 200~500 | 30 | 45 |
5吨 | 425 | 480 | 580 | 50 | 50 | 124 | 1405 | 200~1000 | 52 | 110 |
8吨 | 425 | 480 | 580 | 50 | 25 | 124 | 1405 | 200~1000 | 52 | 110 |
注:由于产品不断改良,当外形与参数变更时,均以实物为主,想要了解更多产品详情可电话联系我们.
CVL型鹰牌缝隙线圈用吊具属于日本EAGLE CLAMP鹰牌原装进口的产品,保质12个月(易损件除外)。凡客户从我公司订购此品牌产品,如收到货物时发现有假货、仿货,均以货值100倍金额赔偿。
