型 号:KANSAI轻型宽体卸扣
规 格:KANSAI轻型宽体卸扣
公司名称:日本KANSAI
保质周期:12个月
价 格(≤ 1) ¥电议 /台
优惠价格(≥ 5):电议
轻型宽体卸扣优势

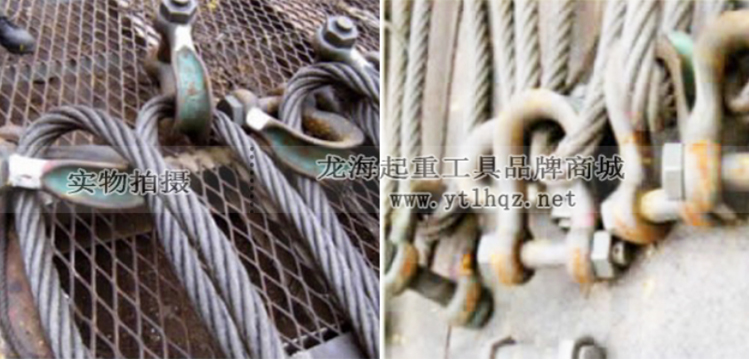

1、使用常规卸扣时,钢丝绳会弯曲,麻芯脱落,加快了钢丝绳更换周期,而使用KANSAI轻型宽体卸扣时,钢丝绳不会弯曲,因此钢丝绳可长期安全使用,延长了其使用寿命。
2、轻型宽体卸扣验证负载是工作负载的两倍,安全系数为6倍以上。
3、KANSAI轻型宽体卸扣均经过磁粉检测(MT),通过严格检验的卸扣才能出厂
使用常规卸扣时,钢丝绳会弯曲,麻芯脱落,加快了钢丝绳更换周期,而使
4、KANSAI轻型宽体卸扣时,钢丝绳不会弯曲,因此钢丝绳可长期安全使用,延长了其使用寿命。
5、轻型宽体卸扣验证负载是工作负载的两倍,安全系数为6倍以上。
6、KANSAI轻型宽体卸扣均经过磁粉检测(MT),通过严格检验的卸扣才能出厂
轻型宽体卸扣主要用于建筑工地、路桥工程、电力、冶金、石油、机械、铁路、造船厂等领域。
7、凡客户从我公司订购的该品牌产品,如收到货物时发现有假货、仿货、拆件货均以产品货值的100倍金额赔偿!

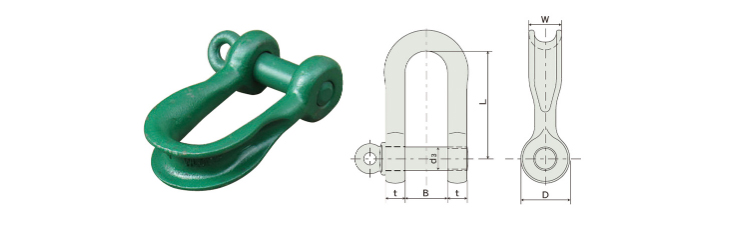

WRS为直型螺栓螺母型,WRSE为螺纹型。 WRS的载荷从5t到32t,WRSE的载荷从5t到20t。
尺寸表(单位=mm)
型号 | (使用荷重tf) | t 厚度 |
B | L 长度 |
W | D 头部直径 |
d3 螺栓直径 |
扭动尺寸 | 参考重量 (㎏) |
WRS | 5t | 22 | 44 | 120 | 38 | 55 | 26 | M 24 | 1.9 |
10t | 30 | 65 | 165 | 50 | 75 | 36 | M 36 | 4.9 | |
16t | 38 | 80 | 205 | 64 | 95 | 42 | M 42 | 9.6 | |
20t | 42 | 90 | 230 | 70 | 105 | 48 | M 48 | 13.5 | |
25t | 50 | 100 | 255 | 85 | 120 | 56 | M 56 | 21.0 | |
32t | 60 | 115 | 290 | 102 | 135 | 64 | M 64 | 32.6 |
WRS为直型螺栓螺母型,WRSE为螺纹型。 WRS的载荷从5t到32t,WRSE的载荷从5t到20t。
尺寸表(单位=mm)
型号 | (使用荷重tf) | t 厚度 |
B | L 长度 |
W | D 头部直径 |
d3 螺栓直径 |
扭动尺寸 | 参考重量 (㎏) |
WRS | 5t | 22 | 44 | 120 | 38 | 55 | 26 | M 24 | 1.9 |
10t | 30 | 65 | 165 | 50 | 75 | 36 | M 36 | 4.9 | |
16t | 38 | 80 | 205 | 64 | 95 | 42 | M 42 | 9.6 | |
20t | 42 | 90 | 230 | 70 | 105 | 48 | M 48 | 13.5 | |
25t | 50 | 100 | 255 | 85 | 120 | 56 | M 56 | 21.0 | |
32t | 60 | 115 | 290 | 102 | 135 | 64 | M 64 | 32.6 |
疲劳测试:WRBE3.5t重复测试超过10万次! !! (ISO2415 的规定是 10,000 次。)

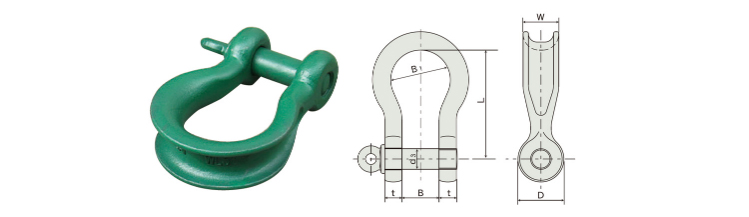

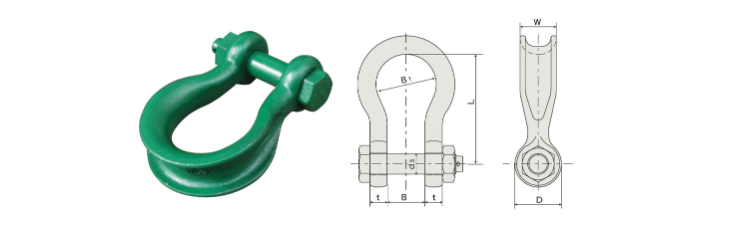

WRB为2.5t~63t的螺栓螺母型,WRBE为2.5t~20t的螺杆型。可以防止钢丝相互重叠,并在悬挂两根钢丝绳时方便起吊作业。
型号 | (使用荷重tf) | t 厚度 |
B | B1 内直径 |
L 长度 |
W | D 头部直径 |
d3 螺栓直径 |
扭动尺寸 | 参考重量 (㎏) |
WRB | 2.5t | 14 | 26 | 40 | 75 | 27 | 36 | 17 | M 16 | 0.6 |
3.5t | 16 | 32 | 48 | 90 | 32 | 40 | 19 | M 18 | 0.9 | |
5t | 22 | 44 | 70 | 130 | 44 | 55 | 26 | M 24 | 2.3 | |
10t | 30 | 65 | 104 | 190 | 62 | 80 | 36 | M 36 | 6.5 | |
16t | 38 | 80 | 120 | 225 | 75 | 100 | 42 | M 42 | 12.0 | |
20t | 42 | 90 | 150 | 275 | 94 | 110 | 48 | M 48 | 19.8 | |
25t | 50 | 100 | 170 | 305 | 110 | 125 | 56 | M 56 | 30.8 | |
32t | 60 | 115 | 190 | 340 | 120 | 140 | 64 | M 64 | 42.5 | |
40t | 65 | 125 | 220 | 390 | 135 | 160 | 72 | M 72 | 61.9 | |
50t | 70 | 140 | 240 | 435 | 155 | 180 | 80 | M 80 | 83.9 | |
63t | 80 | 160 | 270 | 490 | 170 | 200 | 90 | M 90 | 119.8 | |
150t | 110 | 165 | 275 | 524 | 200 | 260 | 120 | M 110 | 210.0 | |
200t | 120 | 185 | 290 | 600 | 215 | 282 | 135 | M 135 | 265.0 |
WRB为2.5t~63t的螺栓螺母型,WRBE为2.5t~20t的螺杆型。可以防止钢丝相互重叠,并在悬挂两根钢丝绳时方便起吊作业。
型号 | (使用荷重tf) | t 厚度 |
B | B1 内直径 |
L 长度 |
W | D 头部直径 |
d3 螺栓直径 |
扭动尺寸 | 参考重量 (㎏) |
WRB | 2.5t | 14 | 26 | 40 | 75 | 27 | 36 | 17 | M 16 | 0.6 |
3.5t | 16 | 32 | 48 | 90 | 32 | 40 | 19 | M 18 | 0.9 | |
5t | 22 | 44 | 70 | 130 | 44 | 55 | 26 | M 24 | 2.3 | |
10t | 30 | 65 | 104 | 190 | 62 | 80 | 36 | M 36 | 6.5 | |
16t | 38 | 80 | 120 | 225 | 75 | 100 | 42 | M 42 | 12.0 | |
20t | 42 | 90 | 150 | 275 | 94 | 110 | 48 | M 48 | 19.8 | |
25t | 50 | 100 | 170 | 305 | 110 | 125 | 56 | M 56 | 30.8 | |
32t | 60 | 115 | 190 | 340 | 120 | 140 | 64 | M 64 | 42.5 | |
40t | 65 | 125 | 220 | 390 | 135 | 160 | 72 | M 72 | 61.9 | |
50t | 70 | 140 | 240 | 435 | 155 | 180 | 80 | M 80 | 83.9 | |
63t | 80 | 160 | 270 | 490 | 170 | 200 | 90 | M 90 | 119.8 | |
150t | 110 | 165 | 275 | 524 | 200 | 260 | 120 | M 110 | 210.0 | |
200t | 120 | 185 | 290 | 600 | 215 | 282 | 135 | M 135 | 265.0 |

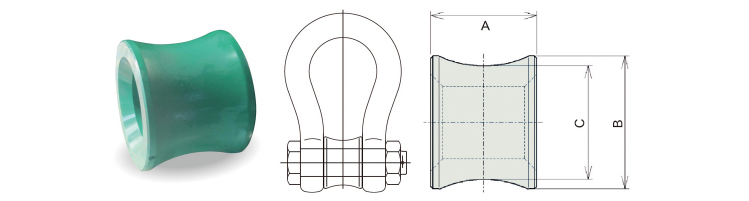

轻型宽卸扣可选滚轮
使用荷重(t) | A | B 外径 |
C 头部直径 |
参考重量 (㎏) |
2.5t | 25 | 34 | 28 | 0.1 |
3.5t | 30 | 40 | 33 | 0.17 |
5t | 42 | 55 | 45 | 0.45 |
10t | 63 | 75 | 63 | 1.2 |
16t | 78 | 95 | 83 | 2.7 |
20t | 88 | 100 | 88 | 3.2 |
25t | 98 | 115 | 100 | 4.5 |
32t | 113 | 130 | 115 | 6.8 |
40t | 123 | 150 | 130 | 10.0 |
50t | 138 | 170 | 150 | 15.0 |
63t | 158 | 190 | 170 | 21.0 |
80t | 178 | 220 | 190 | 32.0 |
温馨提示:由于韩国轻型宽体卸扣尺寸产品不断升级,产品参数变动恕不另行通知,以实物为准。
龙海起重销售日本关西轻型宽体卸扣,比传统轻型卸扣更轻、强度更高,保质期12个月,更多产品参考:卸扣
