型 号:KANSAI轻型卸扣
规 格:KANSAI轻型卸扣
公司名称:日本KANSAI
保质周期:12个月
价 格(≤ 1) ¥电议 /台
优惠价格(≥ 5):电议
轻型卸扣优势
轻型卸扣由三菱重工创立,日本关西工业制造,已通过三菱重工制造认证测试,所有卸扣均通过磁粉检测,可提供相关证明。此外,所有产品的主体和螺栓头部都带有 KANSAI 名称。
1、主要用于桥梁公司、建筑工地、施工单位、造船厂等领域
轻型卸扣使用安全性高
2、由于轻型卸扣自重减半,即使在恶劣条件下的高空作业、货物装卸作业也变得安全而轻松。断裂载荷为工作载荷的6倍以上,出货前均进行两倍工作载荷的拉伸试验。
3、轻型卸扣的检查
所有产品都经过磁粉检测(MT),只有在1级或更高级别以上的轻型卸扣才附有合格证书
4、轻型卸扣经济耐用
KANSAI轻量型卸扣采用热处理技术,高品质轻型卸扣耐磨损伤小,经得起长期使用非常经济。
5、凡客户从我公司订购的该品牌产品,如收到货物时发现有假货、仿货、拆件货均以产品货值的100倍金额赔偿!

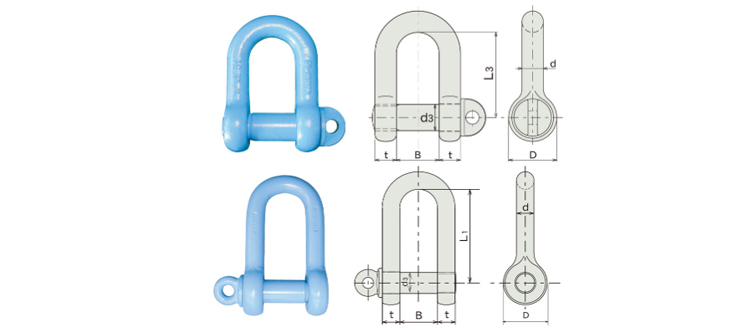

RS型轻型卸扣为直型螺栓螺母型,RS载荷1 吨~ 120 吨。
型号 | (使用荷重tf) | t 厚度 |
d 本体尺寸 |
B 宽 |
L1 长度 |
L3 长度 |
D 头部直径 |
ー 孔径 |
d3 螺栓直径 |
扭动尺寸 | 销尺寸 | RS重量 (㎏) |
RS | 1t | 10 | 10 | 20 | – | 40 | 23 | – | 12 | M12 | φ3× 20 | 0.16 |
2t | 12 | 12 | 24 | – | 48 | 28 | – | 15 | M14 | φ4× 25 | 0.28 | |
3t | 16 | 16 | 32 | – | 64 | 36 | – | 20 | M20 | φ4× 25 | 0.64 | |
5t | 22 | 22 | 44 | 120 | – | 55 | 27 | 26 | M24 | φ5× 30 | 1.9 | |
8t | 26 | 26 | 50 | 144 | – | 66 | 31 | 30 | M30 | φ6× 40 | 3.3 | |
10t | 30 | 30 | 65 | 160 | – | 75 | 38 | 36 | M36 | φ6× 45 | 5.0 | |
16t | 38 | 38 | 80 | 205 | – | 95 | 44 | 42 | M42 | φ8× 60 | 9.7 | |
20t | 42 | 42 | 90 | 230 | – | 105 | 50 | 48 | M48 | φ8× 60 | 13.5 | |
25t | 50 | 50 | 100 | 255 | – | 120 | 58 | 56 | M56 | φ8× 70 | 21.5 | |
32t | 60 | 60 | 115 | 290 | – | 135 | 66 | 64 | M64 | φ10× 80 | 33.0 | |
40t | 65 | 65 | 125 | 320 | – | 150 | 74 | 72 | M72 | φ10× 90 | 44.1 | |
50t | 70 | 70 | 140 | 360 | – | 170 | 82 | 80 | M80 | φ10× 100 | 63.4 | |
63t | 80 | 80 | 160 | 405 | – | 190 | 92 | 90 | M90 | φ10× 110 | 91.0 | |
80t | 90 | 90 | 180 | 445 | – | 210 | 102 | 100 | M100 | φ10× 120 | 132.0 | |
100t | 105 | 105 | 200 | 510 | – | 235 | 112 | 110 | M110 | φ10× 130 | 187.0 | |
120t | 120 | 120 | 220 | 580 | – | 270 | 132 | 130 | M130 | φ13× 160 | 295.0 |
RSE型KANSAI轻型卸扣为螺纹型,载荷1吨~40吨,也可制造特殊尺寸。
型号 | (使用荷重tf) | t 厚度 |
d 本体尺寸 |
B 宽 |
L1 长度 |
L3 长度 |
D 头部直径 |
ー 孔径 |
d3 螺栓直径 |
扭动尺寸 | RSE重量 (㎏) |
RSE | 1t | 10 | 10 | 20 | – | 40 | 23 | – | 12 | M12 | 0.14 |
2t | 12 | 12 | 24 | – | 48 | 28 | – | 15 | M14 | 0.24 | |
3t | 16 | 16 | 32 | – | 64 | 36 | – | 20 | M20 | 0.56 | |
5t | 22 | 22 | 44 | 120 | – | 55 | 27 | 26 | M24 | 1.8 | |
8t | 26 | 26 | 50 | 144 | – | 66 | 31 | 30 | M30 | 2.9 | |
10t | 30 | 30 | 65 | 160 | – | 75 | 38 | 36 | M36 | 4.5 | |
16t | 38 | 38 | 80 | 205 | – | 95 | 44 | 42 | M42 | 8.8 | |
20t | 42 | 42 | 90 | 230 | – | 105 | 50 | 48 | M48 | 11.9 | |
25t | 50 | 50 | 100 | 255 | – | 120 | 58 | 56 | M56 | 19.1 | |
32t | 60 | 60 | 115 | 290 | – | 135 | 66 | 64 | M64 | 30.0 | |
40t | 65 | 65 | 125 | 320 | – | 150 | 74 | 72 | M72 | 39.0 |
RB型轻型卸扣工作载荷从5吨~120吨(弓型、螺栓螺母型);
RBE型KANSAI轻量型卸扣工作载荷5吨~40吨(弓形、旋入式)
与直型卸扣的使用方式相同,作为弓型卸扣,可以在悬挂两根钢丝绳时防止钢丝相互重叠,便于吊装作业。
型号 | (使用荷重tf) | t 厚度 |
d 本体尺寸 |
B 宽 |
R 内半径 |
L2 长度 |
D 头部直径 |
ー 孔径 |
d3 螺栓直径 |
扭动尺寸 | 销尺寸 | RB重量 (㎏) |
RBE重量 (㎏) |
|
R B |
R B E |
5t | 22 | 26 | 44 | 44 | 156 | 55 | 27 | 26 | M24 | φ5× 30 | 2.6 | 2.5 |
8t | 26 | 30 | 50 | 52 | 190 | 66 | 31 | 30 | M30 | φ6× 40 | 4.4 | 4.0 | ||
10t | 30 | 36 | 65 | 60 | 210 | 80 | 38 | 36 | M36 | φ6× 45 | 7.3 | 6.8 | ||
16t | 38 | 44 | 80 | 75 | 270 | 100 | 44 | 42 | M42 | φ8× 60 | 15.0 | 14.1 | ||
20t | 42 | 55 | 90 | 85 | 300 | 110 | 50 | 48 | M48 | φ8× 60 | 22.1 | 20.5 | ||
25t | 50 | 65 | 100 | 95 | 335 | 125 | 58 | 56 | M56 | φ8× 70 | 34.0 | 31.6 | ||
32t | 60 | 70 | 115 | 110 | 380 | 140 | 64 | 64 | M64 | φ10× 80 | 47.5 | 44.5 | ||
40t | 65 | 80 | 125 | 120 | 425 | 160 | 72 | 72 | M72 | φ10× 90 | 68.0 | 62.9 | ||
50t | 70 | 90 | 140 | 135 | 475 | 180 | 82 | 80 | M80 | φ10× 100 | 94 | – | ||
63t | 80 | 100 | 160 | 150 | 530 | 200 | 92 | 90 | M90 | φ10× 110 | 131 | – | ||
80t | 90 | 115 | 180 | 170 | 600 | 225 | 102 | 100 | M100 | φ10× 120 | 193 | – | ||
100t | 105 | 125 | 200 | 190 | 670 | 250 | 112 | 110 | M110 | φ10× 130 | 259 | – | ||
120t | 120 | 140 | 220 | 195 | 700 | 270 | 132 | 130 | M130 | φ13× 160 | 380 | – |
温馨提示:由于韩国轻型卸扣尺寸产品不断升级,产品参数变动恕不另行通知,以实物为准。
龙海起重销售日本关西轻型卸扣,RS/RB和 和 RSE/RBE型,具有优异的强度和韧性保质期12个月,更多产品参考:卸扣
