型 号:FR型德国Borkey横向导辊
规 格:德国Borkey横向导辊
公司名称:德国borkey品牌
保质周期:12
价 格(≤ 1) ¥电议 /台
优惠价格(≥ 5):电议

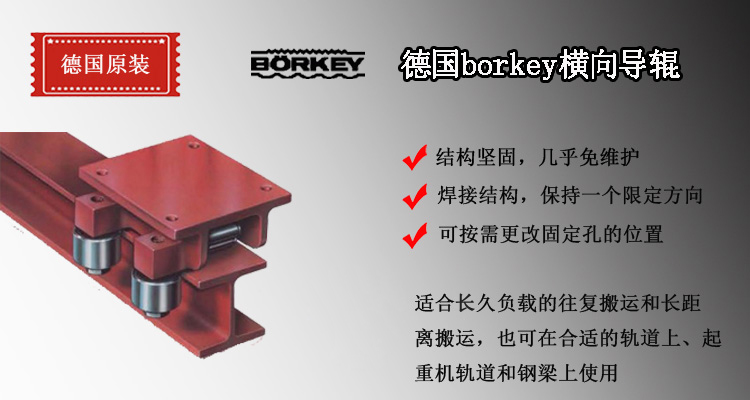

◆德国Borkey横向导辊坚固耐用,焊接结构,能够保持一个限定方向;
◆如果FR型borkey导辊因为空间限制而不能被安装,建议采用导轮,安装在搬运车的前方(或者后方);
◆Borkey横向导辊可按需更改固定孔的位置,按照要求定制;
◆滚轮小车要有硬化中心板,如果Ⅰ-ⅢV型号的小导辊轴的六角头不适应空间要求,可以更改,对于ⅢV型号,有更大的导辊可供选择。
◆德国Borkey横向导辊适合长时间负载的往复搬运或者长距离搬运; 在合适的轨道上,如起重机轨道或钢梁上使用。
FR型德国borkey导辊使用提示如下:
1、取决于轨道或者“X”尺寸,“X”尺寸是指导辊的内边缘与滚轮小车中心的距离;
2、选择合适的导辊布置,如果梁或轨道的平行度是不确定的,建议只把导辊放在一侧边缘,然后用4个FR导辊在每个滚轮小车(FR-E)上;如果平行度有保障的话,每个滚轮小车(FR-C)使用2个横向导辊就足够了,两个轨道都受力;
3、只有A-H.AS-H.AM-H型号的滚轮小车可以加导辊。

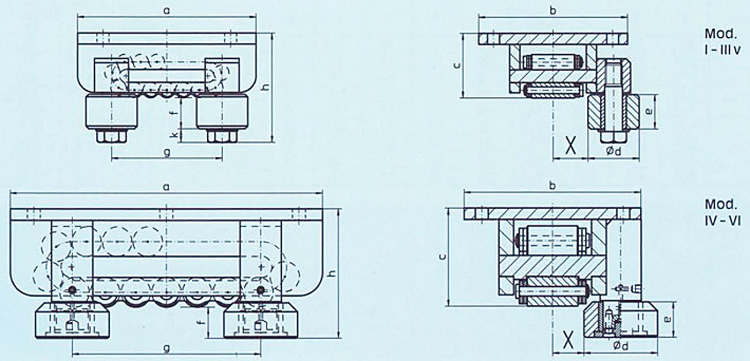

德国Borkey横向导辊尺寸图:
型号
|
a |
b |
c |
ød |
e |
f |
g |
h |
k |
X小 |
X大 |
每个导辊可以承受的径向力KN |
Ⅰ |
210 |
175 |
76 |
60 |
40 |
36 |
130 |
128 |
16 |
35 |
80 |
10 |
Ⅱ |
220 |
190 |
87 |
60 |
40 |
32 |
140 |
135 |
16 |
42 |
90 |
10 |
Ⅲ |
270 |
210 |
104 |
60 |
40 |
32 |
180 |
152 |
16 |
50 |
110 |
10 |
ⅢV |
320 |
220 |
115 |
60 |
40 |
32 |
230 |
163 |
16 |
55 |
115 |
10 |
Ⅳ |
380 |
270 |
145 |
125 |
60 |
50 |
160 |
195 |
– |
45 |
150 |
100 |
Ⅴ |
530 |
300 |
165 |
125 |
60 |
50 |
280 |
215 |
– |
50 |
160 |
100 |
ⅤL |
580 |
300 |
170 |
125 |
60 |
50 |
340 |
220 |
– |
50 |
160 |
100 |
ⅤV |
650 |
350 |
190 |
170 |
60 |
50 |
340 |
240 |
– |
50 |
170 |
150 |
Ⅵ |
900 |
380 |
200 |
170 |
60 |
50 |
550 |
250 |
– |
50 |
170 |
150 |
德国Borkey横向导辊属于德国BORKEY品牌原装进口产品,保质12个月(易损件除外),凡客户从我公司定购此品牌产品如收到货物时发现有假货仿货均以100倍金额赔偿。
