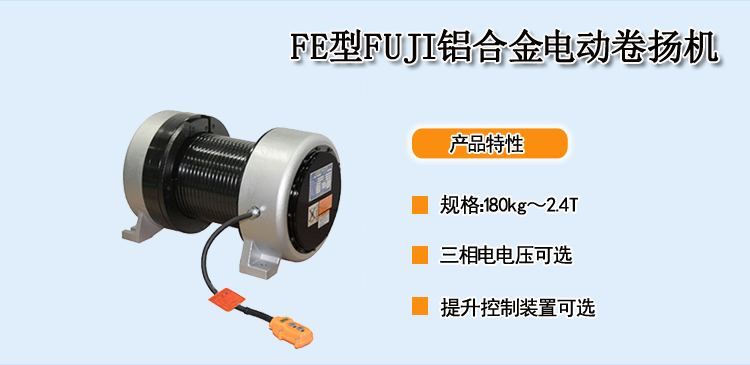

型 号:FE型
规 格:180kg~2.4T
公司名称:日本FUJI品牌
保质周期:12个月
价 格(≤ 1) ¥电议 /台
优惠价格(≥ 5):电议

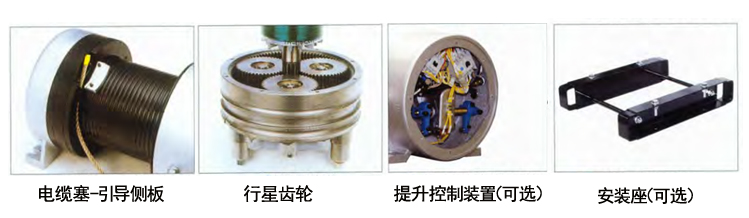

FE型FUJI铝合金电动卷扬机优势:
1、FE型FUJI铝合金电动卷扬机结构紧凑,配有控制电路,开槽卷筒直径大,可360度卷绕线缆
2、FE型FUJI铝合金电动卷扬机电机采用F型绝缘,与普通电机E型绝缘更耐热
3、FE型FUJI铝合金电动卷扬机采用电磁刹车间接操作的电机控制系统,设有限位开关并且电机不易烧坏寿命长
4、FE型FUJI铝合金电动卷扬机经过300000次室内实验,维修简单,后期成本低
5、FE型FUJI铝合金电动卷扬机具有提升控制装置可选,能在任意位置停止绞盘
FE型FUJI铝合金电动卷扬机参数:
型号 | FE-150N | FE-300N | FE-250H | FE-500N | FE-1000N | FE-1000W | FE-2000N | ||||
荷重
(kg) |
50
Hz |
第一层 | 180 | 360 | 300 | 600 | 1200 | 1200 | 2400 | ||
标准层 | (3) 161 | (2) 334 | (4) 254 | (3) 522 | (2) 1102 | (2) 1102 | (2) 2217 | ||||
顶层 | (5) 146 | (4) 294 | (7) 220 | (5) 462 | (4) 948 | (4) 948 | (3) 2061 | ||||
60
Hz |
第一层 | 150 | 300 | 250 | 500 | 1000 | 1000 | 2000 | |||
标准层 | (3) 134 | (2) 279 | (4) 211 | (3) 435 | (2) 918 | (2) 918 | (2) 1848 | ||||
顶层 | (5) 122 | (4) 245 | (7) 183 | (5) 385 | (4) 790 | (4) 790 | (3) 1717 | ||||
卷绕速度
(m/min) |
50
Hz |
第一层 | 18.5 | 9.0 | 30.5 | 16.0 | 9.0 | 9.0 | 13.0 | ||
标准层 | (3) 20.6 | (2) 9.7 | (4) 36.0 | (3) 18.4 | (2) 9.8 | (2) 9.8 | (2) 14.1 | ||||
顶层 | (5) 22.7 | (4) 11.0 | (7) 41.5 | (5) 20.8 | (4) 11.4 | (4) 11.4 | (3) 15.1 | ||||
60
Hz |
第一层 | 22.0 | 10.5 | 36.5 | 19.5 | 11.0 | 11.0 | 15.5 | |||
标准层 | (3) 24.5 | (2) 11.3 | (4) 43.1 | (3) 22.4 | (2) 12.0 | (2) 12.0 | (2) 16.8 | ||||
顶层 | (5) 27.0 | (4) 12.9 | (7) 49.7 | (5) 25.3 | (4) 13.9 | (4) 13.9 | (3) 18.1 | ||||
卷绕长度
(m) |
第一层 | 19.6 | 15.1 | 22.9 | 18.5 | 15.7 | 23 | 31.3 | |||
标准层 | (3) 62.3 | (2) 31.3 | (4) 99.8 | (3) 59.6 | (2) 32.8 | (2) 48 | (2) 65.2 | ||||
顶层 | (5) 109 | (4) 67 | (7) 189 | (5) 106 | (4) 71 | (4) 104 | (3) 101 | ||||
线缆直径 | φ6 | φ8 | φ8 | φ10 | φ12 | φ12 | φ18 | ||||
电机 | 型号 | 全封闭自冷式电机 | |||||||||
输出 | 0.75kW | 2.2kW | 7.5kW | ||||||||
极数 | 4P | 6P | |||||||||
额定电压/电流 | 三相电
380V/50Hz 1.9A |
三相电
380V/50Hz 4.9A |
三相电
380V/50Hz 19.0A |
||||||||
绝缘 | F级 | ||||||||||
负载小时系数 | 25%ED | 20%ED | |||||||||
制动率 | 150%以上 | ||||||||||
操作 | 开关按钮(24VAC) | ||||||||||
D/d | 35.0 | 26.7 | 33.2 | 26.8 | 22.6 | 24.3 | |||||
減速比 | 50.77 | 106.45 | 38.18 | 72.11 | 130.49 | 102.09 | |||||
自重(kg) | 74 | 81 | 158 | 159 | 180 | 209 | 710 |
附件
型号 | FE-150N | FE-300N | FE-250H | FE-500N | FE-1000N | FE-1000W | FE-2000N |
电磁开关 | 电磁接触器&热继电器(FE-2000N配备KLIXON继电器) | ||||||
电源线 | 2CT 0.75mm2×4plys×3m | 2CT 2mm2×4plys×3m | 2CT 14mm2×4plys×3m | ||||
操控线 | 2CT 0.75mm2×4plys×5m | 2CT 2mm2×4plys×5m | |||||
操控开关 | 防水按钮开关(250V*5A) |

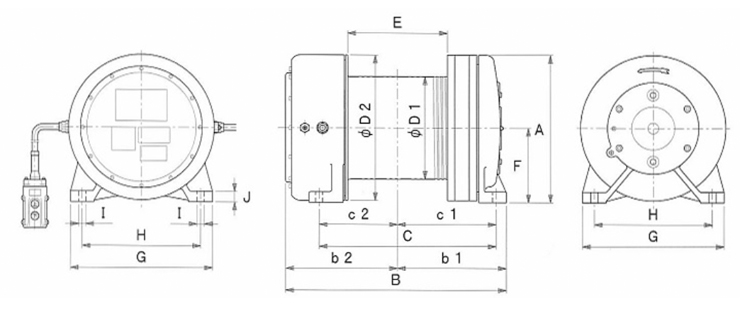

FE型FUJI铝合金电动卷扬机尺寸参数:
型号 | A | B | b1 | b2 | C | c1 | c2 | D1 | D2 | E | F | G | H | I | J |
FE-150N | 278 | 452 | 208.5 | 243.5 | 356 | 185.5 | 170.5 | φ204 | φ275 | 216 | 140.5 | 270 | 220 | φ14 | 18 |
FE-300N | 278 | 470 | 229.5 | 240.5 | 375 | 206.5 | 168.5 | φ206 | φ275 | 212 | 140.5 | 270 | 220 | φ14 | 18 |
FE-250H | 375 | 561 | 275 | 286 | 450 | 249 | 201 | φ258 | φ370 | 256 | 190 | 360 | 300 | φ18 | 27 |
FE-500N | 375 | 561 | 276.5 | 284.5 | 450 | 250.5 | 199.5 | φ258 | φ370 | 253 | 190 | 360 | 300 | φ18 | 27 |
FE-1000N | 375 | 600 | 315.5 | 284.5 | 471 | 271.5 | 199.5 | φ260 | φ370 | 253 | 190 | 360 | 300 | φ18 | 27 |
FE-1000W | 375 | 710 | 370.5 | 339.5 | 581 | 326.5 | 254.5 | φ260 | φ370 | 363 | 190 | 360 | 300 | φ18 | 27 |
FE-2000N | 555 | 976 | 457 | 519 | 741 | 378 | 363 | φ420 | φ540 | 450 | 285 | 600 | 500 | φ27 | 35 |
FE型FUJI铝合金电动卷扬机属于日本FUJI品牌产品,保质12个月(易损件除外),在保质期内,产品出现非人为质量造成的损坏,可免费维修.可咨询销售人员05356106527!相关目录:电动卷扬机
